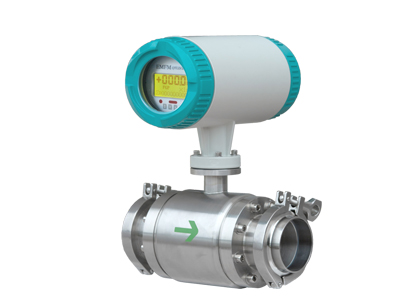

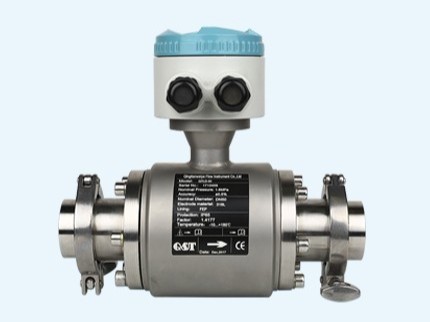

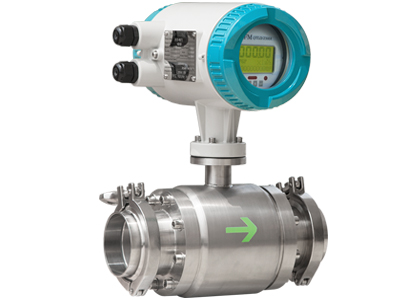

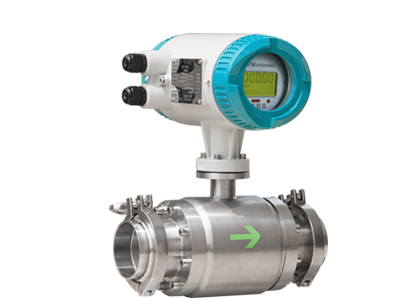

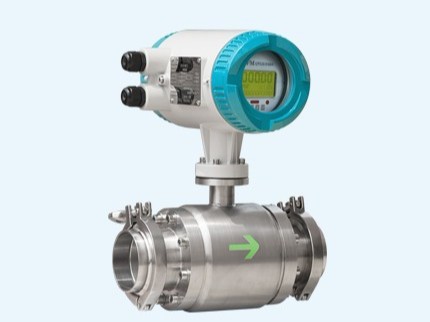

QTLD卡箍式電磁流量計根據法拉第電磁感應定律進行流量測量。電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20 ： 1以上，適用的工業管徑范圍寬，輸出信號和被測流量呈線性，精確度較高，可測量電導率≥ 5μ s/cm 的液體。
QTLD電磁流量計卡箍式安裝方式具有安裝、清洗方便等優點，常應用于食品生產、制藥行業藥劑測量以及凈水監測等場合。
工作原理 / Working principle
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優點 / Product advantages
1、
采用新型的衛生型襯里材料，防止了測量介質殘余物在測量管中的堆積；
2、
測量管無阻礙活動部件、無壓損、直管段要求較低；

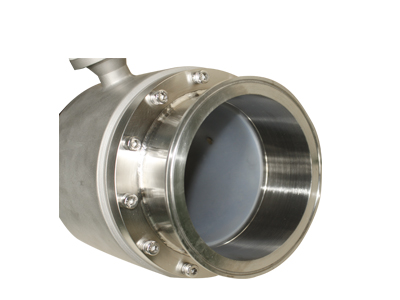

3、傳感器采用新一代專用襯里技術，并使用特殊的鏡面拋光PFA襯里；
4、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據；
5、采用快速連接方案，電磁流量計便于拆卸、維護和清洗、智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。
技術參數 / Technical parameters
產品如何選型 / How to select productss
應用領域 / Application field
電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
一臺滿足各類行業流量測量
安裝注意事項 / Installation precautions
1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍后5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
我們能提供的服務 / The services we can provide
-
根據需求
推薦選型及報價
一
-
產品個性化
定制
二
-
7*24小時
全國服務熱線
三
-
上門指導
安裝
四
生產過程 / The services we can provide
青天儀表檢定裝置 / Qingtian instrument verification device
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN150mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
